Изготовление и установка поддувалаТехника / Универсальный котел для отопления домов / УСТРОЙСТВО КОТЛА И ЕГО ЧАСТЕЙ / Изготовление и установка поддувала

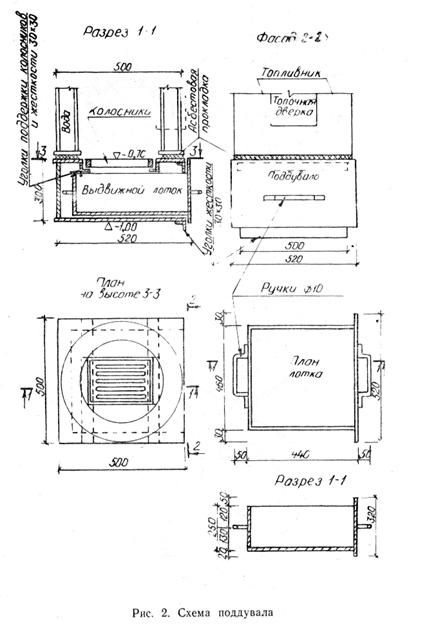

Поддувало 1 квадратной формы, с выдвижным лотком (зольником). Корпус поддувала и лотка изготавливаются из листового железа разной толщины. Дно поддувала и стенки его делаются из железа толщиною Змм, а крышка из железа 5 мм. В крышку врезается чугунная колосниковая решетка и ставится на приваренные к крышке уголки 30х30 мм, колосниковая решетка ставится свободно с возможностью ее замены. С лицевой стороны корпуса поддувала привариваются уголки жесткости 30х30 мм.
В корпус поддувала вставляется выдвижной лоток из железа толщиною 1,5 мм, высотою 250 мм, шириною 460 мм. Лицевая стенка лотка размером 320х520 мм. Больший размер сделан для того, чтобы плотнее закрыть отверстие корпуса поддувала. С обеих сторон к лотку привариваются ручки из круглого железа диаметром 10-12 мм для того, чтобы было удобно выдвигать и задвигать лоток при регулировании тяги трубой при горении, а также выносить золу вместе с лотком. Лоток должен быть сварен герметически, при сжигании жидкого топлива в него обязательно попадет солярка, следовательно, он не должен давать теч.
Поддувало устанавливается на фундамент, верх фундамента должен быть такого же размера, как и поддувало.
