Эксплуатационные особенности источников оцени­ваются целой группой характеристик. В этой группе мож­но выделить следующие основные: режим работы (стационарный или импульсный), возможность ионизовать вещества в их различных состояниях (газ, жидкость, твердое тело), коэффициент использования рабочего вещества (для газовых источников—газовая экономич­ность, определяемая отношением числа выходящих из источника ионов к числу атомов газа, вводимых в источ­ник); легкость управления ионами по энергиям; необхо­димость в принудительном охлаждении; светосилу, опре­деляемую как отношение числа выходящих из источника ионов к их общему числу в источнике (обычно эта вели­чина порядка 0,1—1 %). При выборе источника следует учитывать его экономичность—ионный ток, приходящий­ся на единицу мощности, подводимой к источнику /3/.

Важной характеристикой применения источников в технологических установках является их долговечность, определяемая как период непрерывной работы (в часах) без замены детален и разборки источника. Простота конструкции, особые требования к блокам питания и уп­равления также важны при выборе типа источника.

В настоящее время разработано и эксплуатируется большое число источников различных типов. В данной работе рассмотрены принцип действия и основные эксплуатационные особенности источника Кауфмана.

2. принцип действия и основные эксплуатационные особенности источника Кауфмана

В источнике Кауфмана разряд локализуется между стенками анодного цилиндра, горячим катодом и системой экстракции рис.1. Осцилляция электронов в продольном магнитном поле и электрическом поле, образованном системой электродов, приводит к увеличению эффективности ионизации рабочего газа. Отличительной особенностью конструкции источника является наличие двух - или трехэлектродной многоапертурной ионно-оптической системы (ИОС), предназначенной для экстракции и формирования ионного потока, состоящего из множества (до 1000) отдельных пучков. Отражательный электрод имеет выходные отверстия и выполняет функцию эмиссионного электрода системы экстракции.

Соотношение радиуса цилиндрического анода и длины разрядной камеры имеет свой оптимум, при котором ионный ток максимален /3/.

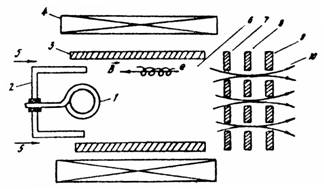

Многолучевой источник с осцилляцией электронов (источник Кауфмана):

1 - термокатод, 2 - экран катода,3 - цилиндрический анод, 4 - соленоид, 5 - ввод рабочего газа,6 - плазма,7 - эмиссионный электрод, 8 - ускоряющий электрод, 9 - замедляющий электрод, 10 - ионный пучен

Рис.1

Следует отметить ряд достоинств, определяющих применение многопучкового источника в ионной технологии.

I. Низкое напряжение разряда (~20 В) уменьшает возможность распыления стенок камеры. Ионный пучок содержит небольшое количество примесей (10-6 %) и имеет малый энергетический разброс.

2. Механизм поддержания стационарного разряда допускает большой диаметр камеры при однородном распределении в ней плазмы, что, в свою очередь, позволяет применять многолучевое извлечение ионного пучка и работать с однородными потоками большого диаметра.
