Надо ожидать, что температура резания в действительности должна быть более высокой, чем это получается расчетом по теоретической формуле, так как здесь не учтена теплота трения по задней поверхности резца. Последняя будет все более проявляться с увеличением скорости резания по мере затупления резца; при этом особенно заметно будет повышаться температура обрабатываемой детали.

Обрабатываемая деталь нагревается в основном теплотой деформации. Очевидно температура детали должна уменьшаться с увеличением скорости резания, поскольку при этом уменьшается (рис. 3). Подобный вывод подтверждается на практике при работе острым резцом в нормальных условиях. Однако по мере затупления резца и значительного уменьшения

100 200 300 100 200 500 Скорость резания v, м/мин Скорость резания v, м/мин

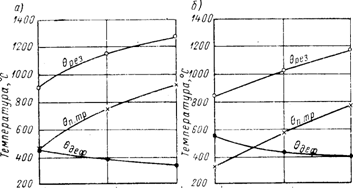

Рис. 3. Изменение составляющих температур резания при обработке стали: а — для

минералокерамического резца; б — для твердосплавного резца; сталь ОХН4М; t = 2 мм;

s = 0,14 мм/об; = 10°

заднего угла и угла в плане положение меняется. В этом случае с увеличением силы трения заметно растут работа и теплота трения по задней поверхности резца, и поэтому температура детали повышается с увеличением скорости резания v. На рис. 4 показано изменение температуры детали при фрезеровании резьбы вращающимся резцом (вихревое нарезание). Замечаем неизменное повышение температуры детали по мере затупления резца. Вместе с тем температура обрабатываемой детали уменьшается с увеличением подачи s. Это вполне закономерно, так как с увеличением s сила трения на задней поверхности резца остается почти неизменной, но при определенной длине детали сокращается относительный путь резца (время обработки) и, следовательно, уменьшается работа силы резания.

Сложнее обстоит дело с температурным полем резца. Можно было бы предполагать, что наибольшая температура должна быть вблизи режущей кромки, так как здесь располагаются основные источники теплоты На рис. 5 схематично представлено температурное поле стружки и резца, составленное Н. И. Резниковым по опытным данным других исследователей. Линии постоянных температур т . т (изотермы) в стружке расположены параллельно поверхности сдвига (ориентировочно), а у резца почти концентрично вокруг режущей кромки. В этом случае согласно теории теплопроводности тепловые потоки должны быть направлены нормально изотермам; в схеме они показаны соответствующими кривыми со стрелками: п — в деталь; п' — в стружку; k — в резец.
