т.е. несколько больше расчетного (заданного) значения 700 квар. Следовательно, мощность КУ между силовыми шкафами размещена правильно.

На (рис. 7,б) показана схема распределения КУ в магистральной сети с ответвлениями большой длинны. Нагрузки и КУ присоединяются к ответвлениям от магистрального шинопровода 0,4 кВ. В этом случае размещение КБ производится с учётом сопротивлений ответвлений. Эквивалентное сопротивление сети для каждой точки ответвления определяется с конца шинопровода, Ом,

. (29)

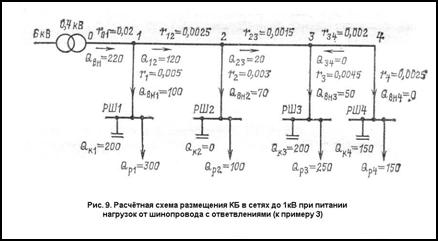

Пример 3 Схема питания нагрузок 0,4 кВ, значения расчётных реактивных мощностей, сопротивления ответвлений от шинопровода и сопротивления участков шинопровода показана на (рис. 9). Суммарная расчётная мощность КБ на стороне 0,4 кВ . Из сети 6 кВ передаётся реактивная мощность . Определить оптимальные значение мощности КБ, присоединяемых к силовым шкафам РШ1-РШ4.

Решение Определяем сначала эквивалентные сопротивления сети для всех четырёх ответвлений с конца магистрального шинопровода. Для ответвления от точки 3, для которой и , по (29) определяем:

Для ответвления от точки 2, для которой и :

Аналогично для ответвления от точки 1:

Определяем по (5.27) реактивную мощность, передаваемую со стороны 6 кВ по ответвлению 1 на шкаф РШ1:

тогда для полной компенсации на стороне 0,4 кВ мощность КБ в узле шкафа РШ1

По (табл. 1) выбираем ККУ типа УКБН-0,38 со стандартной мощностью . В этом случае в ответвление 1 будет передаваться мощность: а не 91 квар и на участке токопровода 1-2 мощность будет равна:

Реактивная мощность, передаваемая в ответвление 2,

Мощность КБ для шкафа РШ2
