Расчеты проводились для моно- и дивакансии с межатомным потенциалом Плишкина— Подчиненова. Область 1 содержала 320 атомов в случае моновакансии и 319 атомов в случае дивакаисии, а область 2 содержала 1280 атомов. Дивакансия состояла из двух вакансий в поло­жениях (0,0,0) и (1/2, 1/2,0). Результаты расче­тов приведены в таблице.

Результмы расчетов компонент тензора объемных деформаций для моно- и днвакансии .

Из таблицы видно, что при образовании комп­лекса из двух точечных дефектов, каждый из которых создает в среде сферически симметрич­ное поле упругих искажений, получается дефект дипольного типа. Кроме того, при этом имеет ме­сто нарушение аддитивности изменения объема, вызванного дефектами .

Равновесное распределение диполей в упругом поле геттера задается соотношением:

где (Со - концентрация диполей вдали от цент­ра. Энергия диполя в поле центра в соответст­вии с (1) определяется выражением

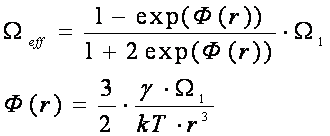

где эффективная поляризация дипольного облака определяется как

Величина -g, характеризующая поля центра, яв­ляется комбинацией упругих постоянных среды и включения, а также размера включения .

При проведении расчетов по формулам (2)—(5) температура, параметры g и W1 варьи­ровались с целью изучения их влияния на про­цесс геттерирования. Результаты численного мо­делирования представлены на рис. 1 и 2. Пока­заны распределения концентрации диполей и по­ляризации вблизи преципитата радиуса rp для двух случаев, отличающихся знаком упругого поля преципитата. Анализ полученных данных позволяет установить, что независимо от знака упругого поля преципитата имеет место обогаще­ние диполями пространства вблизи преципи­тата.

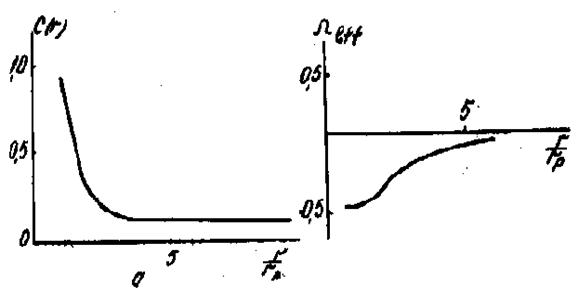

Рис. 1. Распределение ди­полей (а) и их поляри­зации (б) вблизи сфери­ческого преципитата с отрицательным объемным несоответствием —0.005 .

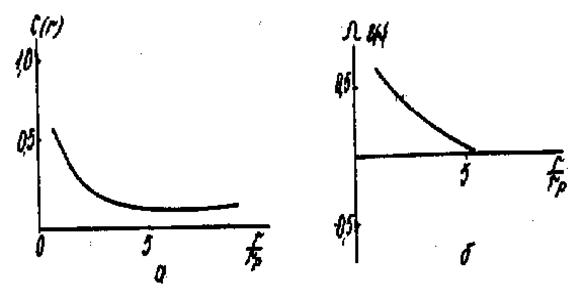

Рис. 2. Распределение ди­полей (6) и их поляризация (б)вблизи сфериче­ского преципитата с положительным объемным несоответствием -0.005 .

Диффузионная модель процесса ВГ.

Для рассмотрения кинетики образования рав­новесного распределения примеси вокруг преци­питата запишем. уравнение диффузии в виде
