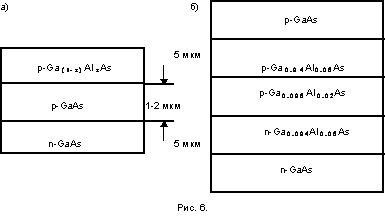

В ОГ-лезере оптическое ограничение происходит с одной стороны, отсюда желаемый результат т. е. повышение эффективности работы гетеролазера, реализуется частично, а поэтому у ОГ-лазера значение порогового тока выше, чем у лазера с двойной гетероструктурой (рис. 6, б). Поскольку удалось уменьшить значение порогового тока у ОГ-лазера, это дало возможность использовать его работу пи комнатной температуре, но только в импульсном режиме накачки. В непрерывном режиме накачки при комнатной температуре работают лазеры с двойной гетероструктурой (ДГ).

Толщина активного слоя ДГ-лазера составляет не менее 1 мкм. При этом по всему слою создается инверсная населенность. Если в ОГ-лазерах толщина активного слоя соизмерима с длинной диффузии инжектируемого электрона, то в ДГ-лазерах толщина меньше этой длины. Кроме того, вДГ-лазерах обеспечивается оптическое ограничение с двух сторон активной зоны. Эти обстоятельства приводят к тому, что ДГ-лазеры являются высокоэффективными приборами и характеризуются минимальным пороговым током, что позволяет осуществлять непрерывную накачку электрическим током при комнатной температуре.

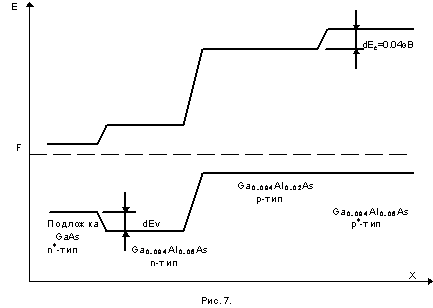

Для улучшения выходных характеристик гетероструктурного лазера в процессе получения гетероструктуры создают условия, обеспечивающие ограничение носителей заряда в активной области. Для структуры, изображенной на рис. 6, б, диаграмма энергитических зон приведена на рис. 7. Из-за того, что ширина запрещенной зоны у полупроводника больше в области с увеличением концентрацией атомов Al, возникают смешения в зоне проводимости на p—p+-переходе (dEc) и в валентной зоне на n—p- и

n+—p-переходах (dEv).

Когда к такой структуре прикладывается прямое напряжение смещения, электроны инжектируются из n- в p-область. Скачок зоны проводимости на p—p+-границе раздела на dEc обеспечивает энергетический барьер для инжектируемых электронов, производя тем самым ограничение их в p-области и увеличивая вероятность их рекомбинации с дырками. Скачок валентной зоны на n—p-переходе dEc повышает уже существующий потенциальный барьер, препятствующий инжекции дырок в n-область, улучшая тем самым инжекционную эффективность. Таким образом, у двойной гетероструктуры имеет место тенденция ограничения как основных, так и инжектируемых неосновных носителей в активной зоне. Это обеспечивает хорошие условия для получения более эффективной инверсной населенности. Значит ДГ-лазеры обеспечивают более высокие выходные характеристики по сравнению с ОГ-лазерами, и тем более по сравнению с гомопереходными лазерами. Сравнение технических характеристик показывает, что если у гомостктурного лазера пороговая плотность тока равна 104 А/см2 при квантовой эффективности 10%, то у ОГ-лазеров пороговая плотность тока равна 103 А/см2 при квантовой эффективности 40%. Эти лазеры работают только в импульсном режиме. У ДГ-лазеров пороговая плотность тока равна 700— 800 А/см2 , а квантовой эффективность составляет 55%. Эти лазеры работают в непрерывном режиме.

Однако у ДГ-лазеров большая угловая расходимость луча (20— 40°) в плоскости, перпендикулярной к плоскости перехода, из-за дифракции света в тонком активном слое, в то время как у гомоструктурных и ОГ-лазеров угловая расходимость составляет 15— 20°. У всех рассмотренных типов лазеров угловая расходимость луча в плоскости перехода составляет не более 10°.
