ТРЕБОВАНИЯ К УСТРОЙСТВАМ АВР, ПРИНЦИПЫ ИХ ВЫПОЛНЕНИЯ И РАСЧЕТ ПАРАМЕТРОВ

Требования к устройствам АВР. В системах электроснабжения при наличии двух (и более) источников питания часто целесообразно работать по разомкнутой схеме. При этом все источники включены, но не связаны между собой, каждый из них обеспечивает питание выделенных потребителей. Такой режим работы сети объясняется необходимостью уменьшить ток к. з., упростить релейную защиту, создать необходимый режим по напряжению, уменьшить потери электроэнергии и т. п. Однако при этом надеж­ность электроснабжения в разомкнутых сетях оказывается более низкой, чем в замкнутых, так как отключение единственного источника приводит к прекращению питания всех его потребителей. Электроснабжения потребителей, потерявших питание, можно восстановить автоматическим подключением к другому источнику питания с помощью устройства автоматического включения резервного источника (УАВР).

Применяют различные схемы УАВР, однако все они должны удовлетворять изложенным ниже основным требованиям.

1. Находиться в состоянии постоянной готовности к действию и срабатывать при прекращении питания потребителей по любой причине и наличии нормального напряжения на другом, резервное для данных потребителей источнике питания. Чтобы не допустить включения резервного источника на короткое замыкание, линия рабочего источника к моменту действия УАВР должна быть отключена выключателем со стороны шин потребителей. Отключенное состояние этого выключателя контролируется его вспомогательными контактами или реле положения, и эти контакты должны быть использованы в схеме включения выключателя резервного источника. Признаком прекращения питания является исчезновение напряжения на шинах потребителей, поэтому воздействующей величиной устройства АВР обычно является напряжение. При снижении напряжения до определенного значения УАВР приходит в действие.

2. Иметь минимально возможное время срабатывания tabp1. Это необходимо для сокращения продолжительности перерыва питания потребителей и обеспечения самозапуска электродвигате­лей. Минимальное время tabp1 определяется необходимостью исключить срабатывания УАВР при коротких замыканиях на элементах сети, связанных с рабочим источником питания, если при этом напряжение на резервируемых шинах станет ниже напряжения срабатывания устройства АВР. Эти повреждения отключа­ются быстродействующими защитами поврежденных элементов. При выборе выдержки времени необходимо также согласовывать действие УАВР с действием УАПВ и с действием других устройств АВР, расположенных ближе к рабочему источнику питания.

3. Обладать однократностью действия, что необходимо для предотвращения многократного включения резервного источника на устойчивое короткое замыкание.

4. Обеспечивать вместе с защитой быстрое отключение резервного источника питания и его потребителей от поврежденной резервируемой секции шин и тем самым сохранять их нормальную работу. Для этого предусматривается ускорение защиты после АВР.

5. Не допускать опасных несинхронных включений синхронных электродвигателей и перегрузок оборудования.

В зависимости от конструкции коммутационного аппарата, схемы электроснабжения и ее номинального напряжения основные требования к устройствам АВР выполняются по-разному (например, сетевые УАВР, устройства АВР в сетях напряжением до 1 кВ).

Пусковые органы и выбор параметров УАВР. В качестве примера рассмотрим УАВР на секционном выключателе схемы сети

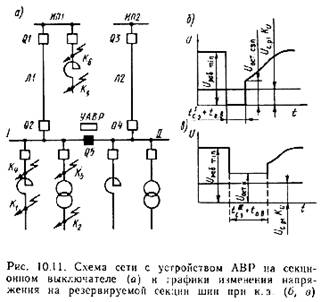

(рис.10.11,а). В этой схеме шины секционированы; секционный выключатель Q5 отключен. Каждая секция питается от отдельного источника. Схему УАВР можно выполнить так, что устройство будет действовать на включение секционного выключателя Q5 при отключении любого из источников питания и исчезновения напряжения на любой секции шин. В том случае осуществляется взаимное резервирование с помощью УАВР двухстороннего действия.

Но прежде чем включить выключатель Q5, устройство АВР должно отключить выключатель Q2 или Q4, если он остался включенным при исчезновении напряжения на соответствующей секции шин. Для этой цели в схему УАВР вводят пусковой орган, в котором обычно применяют минимальные реле напряжения. В общем случае УАВР содержит также орган выдержки времени. Если резервируемой является одна из секций, например секция 1, то УАВР включает выключатель Q5 только при исчезновении напряжения на этой секции, предварительно отключив выключатель Q2, т. е. осуществляет одностороннее действие. Для удовлетворения основных требований, предъявляемых к УАВР, параметры пускового органа и органа выдержки времени выбирают следующим образом.
