Водопроводящий пояс представляет собой трубопровод, собранный из соединительных труб, оборудованных сливными клапанами, двух подсоединительных трубопроводов с опорами. Трубопровод поддерживается системой раскрепляющих тросов, уголками и мачтой на каждой опорной тележке. На выходной патрубок закрытой оросительной сети, от которой работает дождеватель, устанавливаются гидранты, служащие переходным соединительным звеном между водопроводящим поясом машины и оросительной сетью.

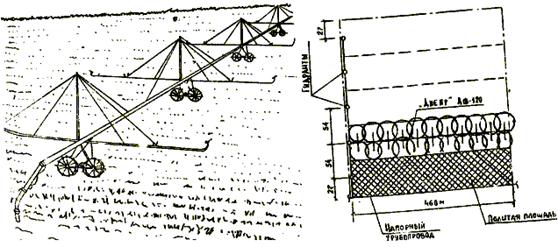

Рис.2 Дождевальная машина ДФ-120 «Днепр».

а - общий вид; б - схема водоподачи при поливе.

Техническая характеристика дождевателя фронтального ДФ-120 «Днепр».

Тип машины Многоопорная машина с фронтальным

механизированным перемещением на позиции.

Водозабор Из открытой оросительной

сети

Привод Электрический

Источник электроэнергии Передвижная электрическая

станция-генератор ЕСС5-82-42 с приводом от ВОМ

трактора ЮМЗ-6л ( ЮМЗ-6КЛ/6КМ)

Мощность электродвигателя мотор-редуктора, кВт 1,1

Габаритные размеры машины в рабочем и транспортном

положении, м:

длина 448

ширина 27

высота 5,3

Количество секций, шт. 17

Расстояние между гидрантами, м 54

Расход, л/с 120

Напор на гидранте, м.вод.ст. 45±5

Средняя интенсивность дождя, мм/мин 0,3

Количество дождевальных аппаратов, шт.:

а) с механизмом секторного полива и

с соплами Д=7; 4 мм 4

б) без механизма секторного полива и

с соплами Д=7; 12 ; 4 мм 30

Марка дождевальных аппаратов «Роса-3»

Производительность за 1 час основного времени при норме

600 м3/га, га/ч 0,71

Ширина захвата с учетом перекрытия, м 460

Рабочая скорость передвижения машины, км/ч 0,49

Допустимый уклон поля 0,02

Количество опорных тележек, кг 13700±1,5%

Привод машины и автоматизация технологических процессов полива

Передвижение машины с позиции на позицию осуществляется с помощью электропривода. В состав электропривода входят мотор-редукторы, смонтированные на каждой из семнадцати опорных тележках, системы управления и сигнализации, а также силовые кабели. На рис. 3 показан основной элемент привода машины - опорная тележка.

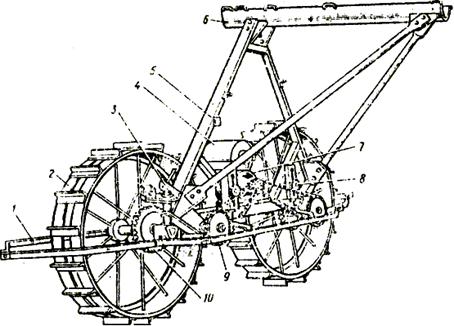

Рис. 3 Опорная тележка:

1 - стеблевод; 2 - колесо; 3 - ось; 4 - кожух мотор-редуктора; 5 - рама; 6 - желоб; 7 - мотор-редуктор; 8 - звездочка натяжная; 9 - цепная передача; 10 - передача зубчатая цилиндрическая.

Опорная тележка представляет собой сварную пространственную раму из элементов трубчатого профиля, опирающуюся на два металлических колеса. Мощность мотор-редуктора каждой тележки 1,1 кВт, напряжение 230 В. Вращение колес осуществляется через пару цилиндрических зубчатых колес от промежуточного вала. Промежуточный вал, в свою очередь, приводится в движение от звездочек, расположенных на валу мотор-редуктора, при помощи цепных передач, смонтированных на тележке.

Электроснабжение привода обеспечивается от электрогенератора с ходоуменьшением, установленного на тракторе ЮМЗ-6М, с номинальной мощностью 44 кВт. Электрогенератор приводится в движение от вала отбора мощности трактора. Напряжение в сети 220 В, частота 50 Гц.
