Иначе говоря, измерив Df, можно определить угловую скорость относительно инерциального пространства. Поскольку частота света составляет несколько сотен терагерц, даже ее незначительные изменения позволяют измерить разность частот. Если выходным сигналом служит частота, пропорциональная угловой скорости, то подсчетом выходных волн можно определить приращение угла поворота в цифровой форме, что обеспечивает высокую точность информации, подаваемой в навигационное вычислительное устройство. Измерение частоты возможно в широком динамическом диапазоне, а следовательно, и динамический диапазон кольцевого лазерного гироскопа вполне можно расширить и сделать достаточным для инерциальной навигационной системы. В этом большое преимущество данных гироскопов.

Исследование кольцевых лазерных гироскопов началось в 60-х годах. К настоящему времени достигнута разрешающая способность и стабильность нулевой точки примерно 0,001°/ч. В последнее время кольцевые лазерные гироскопы применяются в инерциальной системе отсчета не только в самолетах «Боинг» 757/767, но и в аэробусах А310. В Японии опубликованы сообщения об измерении ими угловой скорости 0,01°/ч.

Таким образом, кольцевой лазерный гироскоп достиг уже стадии практического применения, но, тем не менее, остается ряд нерешенных проблем:

1. Нелинейность выходного сигнала при малой угловой скорости (влияние синхронизма).

2. Дрейф выходного сигнала из-за газовых потоков в лазере.

3. Изменение длины оптического пути под воздействием теплового расширения, давления и механических деформаций.

Из этих проблем самой важной является первая. При малых угловых скоростях уменьшается разность частот генерируемых световых волн, а это приводит к синхронизму (Df=0) и невозможности обнаружения вращения. (Типичный порог обнаружения при этом 10°/ч.) Зона нечувствительности, обусловленная синхронизмом, показана на рис. 3, a штриховыми линиями. Указанная выше разрешающая способность обнаружения 0,001°/ч обеспечивается при подавлении явления синхронизма путем приведения всей системы к микроколебаниям (метод Дейза). Но нелинейность при незначительном повороте все же остается, кроме того, это означает, что не используется такое преимущество оптического гироскопа, как его неподвижность.

В кольцевом лазерном гироскопе возникает явление синхронизма, так как это активная конструкция и сама оптическая катушка для обнаружения вращения входит в состав лазерного генератора. Напротив, в интерферометре Саньяка, представленном на рис. 1, вышеупомянутое явление не возникает, поскольку это пассивная конструкция, при которой световой источник находится вне чувствительной петли. Основное внимание здесь уделяется оптическому волокну, снижению потерь в нем.

Волоконно-оптические гироскопы.

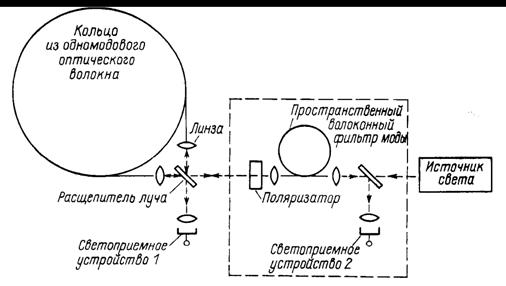

На рис. 4 приведена оптическая схема волоконно-оптического гироскопа. По сути это интерферометр Саньяка (см. рис. 1), в котором круговой оптический контур заменен на катушку из длинного одномодового оптического волокна. Часть схемы, обведенная штриховой линией, необходима для повышения стабильности нулевой точки. Таким образом, разность фаз между двумя световыми волнами, обусловленная эффектом Саньяка, с учетом формулы (5) выражается как
