В рамках бакалаврской работы [1] были посчитаны режимы работы технологического оборудования второго контура при подключении вспомогательной турбины на обводе ЦВД. Для получения зависимостей между схемами включения вспомогательной турбины и её конструкциями следует посчитать различные схемы включения дополнительной турбины, и характеристики ПТУ на различных режимах работы.

Таким образом, целью данной работы является определение зависимостей между схемами включения вспомогательной турбины и её конструкциями и нахождение наиболее экономически выгодного варианта использования турбообвода.

Расчет схемы включения дополнительной турбины на обводе ЦВД

В данном разделе приводится расчет тепловой схемы второго контура с учетом вспомогательной турбины на обводе ЦВД. Результаты расчетов для различных схем включения сводятся в таблицы и зависимости, представленные в последующих разделах.

Методика расчета тепловой схемы основана на методе тепловых балансов для основных элементов технологической схемы. Для определения термодинамических характеристик используются уравнения Юзы для воды и водяного пара, реализованные в пакете Mathcad 2000 Pro.

Алгоритм расчета

Используя результаты расчета вспомогательной турбины и данные проекта АЭС с ВВЭР-640 [2] составляется расчетная технологическая схема второго контура энергоблока с учетом подключенной вспомогательной турбины. Схема представлена на рис.1. и записываются исходные данные для расчета.

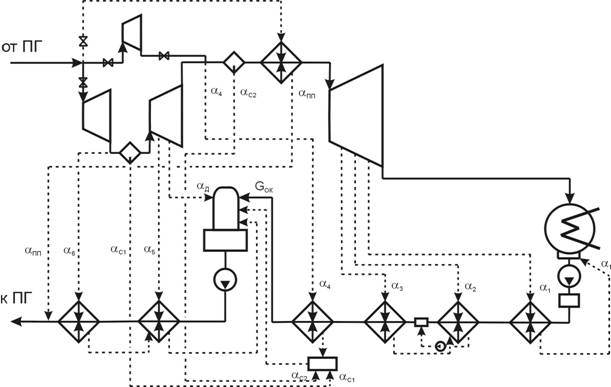

Рисунок 1. Расчетная тепловая схема ПТУ ВВЭР-640 с дополнительной турбиной на обводе ЦВД.

Давление перед РК основной турбины и в отборе на турбообвод:

Р0 = 6,87 МПа,

Р00 = 6,87 МПа.

Расход пара через голову основной турбины на номинальной мощности:

D0 = 980 кг/с.

Расход пара через обводную турбину:

Dдоп = 25 кг/с.

Давление пара в конденсаторе:

РК = 4,9 кПа.

Температура пара за промперегревателем:

tПП = 250 oC.

Давления в камерах отбора турбины представлены в табл.1.

Таблица 1.Давления в камерах отбора основной турбины.
