Основным элементом защитного устройства является пластина, работающая подобно пластине выключателя сервомотора. Снизу пластина нагружена давлением из линий защиты 4, б и 1-го'усиления 18, сверху давлением импульсной линии защиты 10. Подвод в последнюю постоянен, сливами управляют четыре клапана. Два клапана, размещенные непосредственно в корпусах защитных устройств, жестко связаны с электромагнитами защиты и кнопками ручного останова турбины. При нажатии на одну кнопку или срабатывании одного электромагнита происходит перемещение клапана соответствующего защитного устройства, Два других клапана открывают слив из импульсной линии от 'действия механических автоматов безопасности при повышении частоты вращения ротора.

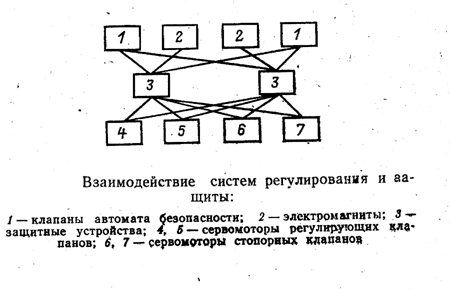

Общая схема управления стопорными и регулирующими клапанами, показана на рис 16.2

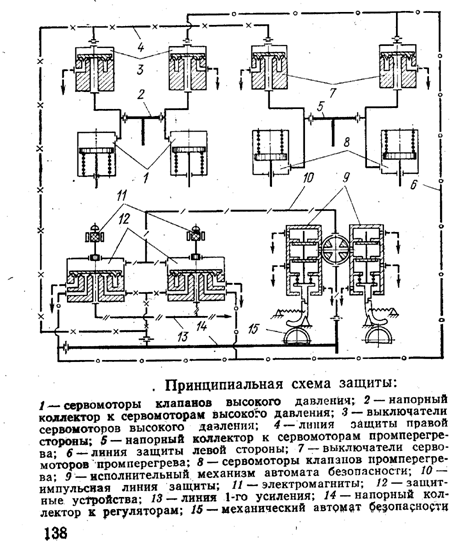

рис.16.1

рис.16.2

17. Описание компоновки главного здания электростанции.

Главным корпусом тепловой электростанции называют главное ее здание, внутри которого размещается основное и связанное с ним вспомогательное энергетическое оборудование, осуществляющее главный технологический процесс преобразования теплоты сгорания топлива в электрическую энергию.

В главный корпус подается топливо, подлежащее использованию, вода для охлаждения отработавшего пара турбин и для других целей и т. д. Из главного корпуса отводятся охлаждающая вода после конденсаторов, дымовые газы парогенераторов, шлак и зола при использовании твердых топлив и т. Из главного корпуса выводится конечная продукция электростанции – электрическая энергия.

В соответствии с установкой в главном корпусе основных энергетических агрегатов парогенераторов и турбоагрегатов в состав главного корпуса входят два основных помещения (отделения): парогенераторное и турбинное (машинный зал) и, кроме того, так называемое промежуточное помещение между парогенераторным и турбинным помещениями для различного вспомогательного оборудования турбоагрегатов и парогенераторов. Промежуточное помещение выполняют многоэтажным (в виде «этажерки»); наличие его способствует устойчивости строительных конструкций главного корпуса, включающих, в частности, колонны наружных (фасадных) стен машинного зала и отделения парогенераторов.

В промежуточном помещении находятся деаэраторы с баками, иногда бункеры топлива и оборудование пылеприготовления. Оно выполняется или однопролетным в виде совмещенного бункерно-деаэраторного помещения. Кроме того, в нем размещают РОУ и БРОУ, трубопроводы, электрическое распределительное устройство собственного расхода и тепловые щиты, в том числе блочные щиты управления. Эти щиты размещают на основном уровне обслуживания, составляющем –10 м и совпадающем с таковым в помещениях турбоагрегатов и парогенераторов. Совмещенное бункерно-деаэраторное помещение входит в состав парогенераторного отделения
