1. ЧЕТЫРЕ ОСНОВНЫЕ ГРУППЫ ЗУБЧАТЫХ ПЕРЕДАЧ

По эксплуатационному назначению можно выделить четыре основные группы зубчатых передач: отсчётные, скоростные, силовые и общего назначения.

К отсчётным относятся зубчатые передачи измерительных приборов, делительных механизмов металлорежущих станков и делительных машин, счётно-решающих механизмов и т.п. В большинстве случаев колёса этих передач имеют малый модуль и работают при малых нагрузках и скоростях. Основным эксплуатационным показателем делительных и других отчётных передач является высокая кинематическая точность, т.е. точная согласованность углов поворота ведущего и ведомого колёс передачи. Для реверсивных отсчётных передач весьма существенное значение имеет боковой зазор в передаче и колебание этого зазора.

Скоростными являются зубчатые передачи турбинных редукторов, двигателей турбовинтовых самолётов и др. Окружные скорости зубчатых колёс таких передач достигают 60 м/с при сравнительно большой передаваемой мощности (до 40 МВт). Их основной эксплуатационный показатель - плавность работы, т.е. отсутствие циклических погрешностей, многократно повторяющихся за оборот колеса. С увеличением частоты вращения требования к плавности работы повышаются. Передача должна работать бесшумно и без вибраций, что может быть достигнуто при минимальных погрешностях формы и взаимного расположения зубьев. Для тяжело нагруженных скоростных зубчатых передач имеет значение также полнота контакта зубьев. Колёса таких передач обычно имеют средние модули. Для них часто ограничивают также шумовые характеристики работающей передачи, вибрацию, статическую и динамическую неуравновешенность вращающихся масс и т.п.

К силовым относят зубчатые передачи, передающие значительные крутящие моменты при малой частоте вращения (зубчатые передачи шестерённых клетей прокатных станов, подъемно-транспортных механизмов и др.). Колёса для таких передач изготовляют с большим модулем. Основное точное требование к ним - обеспечение более полного использования активных боковых поверхностей зубьев, т.е. получение наибольшего пятна контакта зубьев.

К передачам общего назначения не предъявляют повышенных требований по точности.

2. КИНЕМАТИЧЕСКАЯ ТОЧНОСТЬ ПЕРЕДАЧИ

Для обеспечения кинематической точности предусмотрены нормы, ог­раничивающие кинематическую погрешность передачи и кинематическую погрешность колеса.

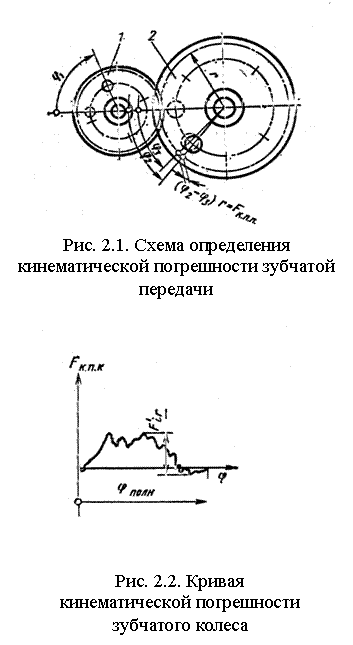

Кинематической точностью передачи FК.П.П. называют разность между действительным j2 и номинальным j3 углами поворота ведомого зубчатого колеса 2 (рис. 2.1.) передачи, выраженную в линейных величинах длиной дуги его делительной окружности, т.е. FК.П.П.=(j2-j3)´r, где r - радиус дели­тельной окружности ведомого колеса; j3=j1´z1/z2; j1 – действительный угол поворота ведущего колеса; z1 и z2 – числа зубьев соответственно ведущего 1 и ведомого 2 колёс. Наибольшая кинематическая погрешность передачи F'ir определяется наибольшей алгебраической разностью значений кинематичес­кой погрешности передачи за полный цикл изменения относи­тельного положения зубчатых колёс.
