Используемые в фотолитографии источники экспонирующего излучения бывают как точечными (лазеры), так и протяженными (ртутные лампы). Спектр излучения этих источников лежит в трех основных спектральных диапазонах:

- Дальний УФ от 100 до 200-300 нм;

- Средний УФ 300-360 нм;

- Ближний УФ от 360-450.

Существует 3 типа фотолитографических устройств:

1) теневого экспонирования;

2) проекционные с преломляющей оптикой;

3) проекционные с отражательной оптикой.

При теневом экспонировании шаблон, выполненный в масштабе 1: 1, находится в физическом контакте с подложкой или отдален от нее на несколько микрометров в случае печати с зазором. Главными недостатками контактной печати являются повреждения шаблона и ограниченная совместимость.

В проекционных системах используются линзы или зеркала, позволяющие проецировать рисунок фотошаблона (масштаб 10:1, 5:1 или 1:1) на квадратное поле (20х20) или полоску (1,5 мм), которая затем сканируется по пластине.

В стандартной проекционной системе, осуществляющей перенос изображения, фокус объектива (f) является функцией диаметра его входного зрачка (D). Числовая апертура объектива (NA) в среде с показателем преломления n определяется как

NA=n sin q= D / 2f. (1)

Разрешение (W) объектива, определяемое для двух непрозрачных объектов, которые едва различимы в диске Эйри, согласно критерию Рэлея, равно

W=K l / NA (2).

Практическим разрешением считается 3- кратное значение разрешения, определенного по Рэлею, на длине волны экспонирования l :

W=1.83 l / NA (3).

Таким образом, разрешение улучшается при использовании более коротковолнового экспонирующего излучения (ДУФ) и объектива с большей числовой апертурой (за счет уменьшения размера экспонируемого поля). К сожалению, глубина фокуса (DF) также уменьшается с ростом NA, и определение место положения каждого кристалла требует дополнительного фокусирования:

DF=±l / 2 ( NA )2. (4)

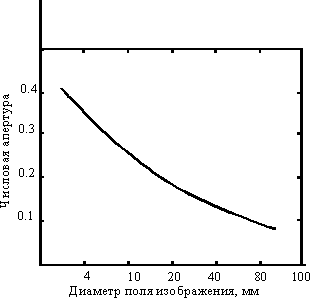

Рис. 2. Зависимость числовой апертуры объектива от размера поля изображения.

Для объектива с числовой апертурой NA=0.35 при экспонировании на длине волны 300 нм глубина фокуса DF составляет менее 1.5 мкм. В этом случае неплоскостность пластин, неровный топографический рельеф, а также сама толщина резиста могут привести к невозможности получения субмикронных структур. Увеличение апертуры, к сожалению, ведет к уменьшению поля изображения, в этом случае за одну экспозицию возможно формирование лишь одного кристалла (рис. 2).

Основы оптики.

Размер скрытого изображения и величина краевого градиента резистных профилей ограничивается следующими основными физическими свойствами света:

1) когерентность;

2) дифракция;

3)интерференция;

4) астигматизм;

5) хроматические аберрации.

В случае когерентного излучения цуги световых волн распространяются так, что их гребни и впадины согласованы по фазе друг с другом. Монохроматические световые волны, распространяющиеся случайным образом так, что их гребни и впадины не сфазированы (частично сфазированы), называют некогерентным (частично когерентным) светом.

Если освещение изменяется от когерентного к частично когерентному, то контраст в передаваемом объективом изображении, эффективное разрешение и глубина фокуса изображения уменьшаются. В проекционной системе с осветителем келеровского типа источник экспонирующего излучения проецируется во входной зрачок проекционного объектива и это изображение становится эффективным размером источника. Если размер источника во входном зрачке увеличивается, то в случае протяженного источника фазовая корреляция излучения в плоскости объекта ослабевает, а дифракционные порядки идущего от предмета света увеличиваются в размере (рис.3).
