При L = 380 степень точности – 10

5) Изобразить схемы измерения отклонений;

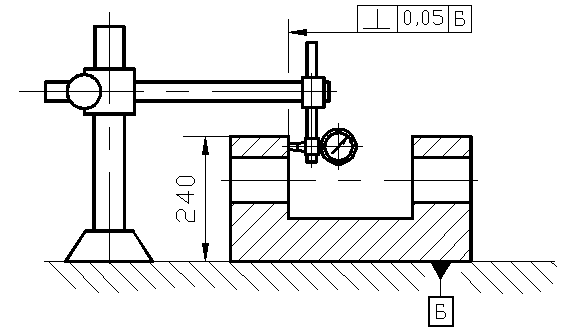

Для контроля допуска перпендикулярности:

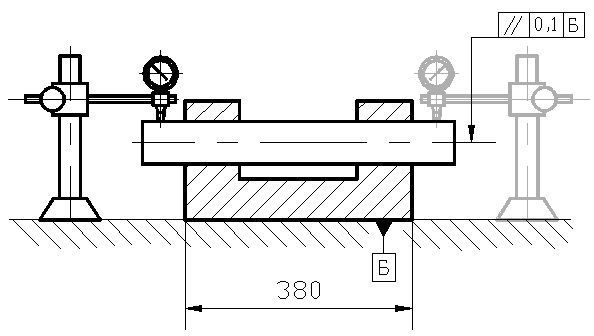

Для контроля допуска параллельности:

Часть 3. ШЕРОХОВАТОСТЬ ПОВЕРХНОСТИ

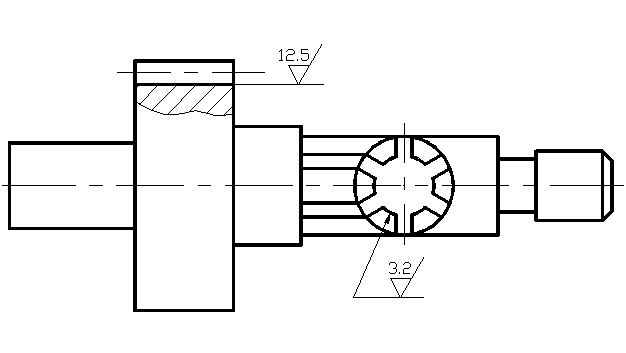

1. Изобразить эскиз детали с указанием заданных обозна­чений шероховатости поверхностей;

2. Охарактеризовать заданную поверхность;

Наружная полуоткрытая поверхность заданного профиля

3. Расшифровать обозначение шероховатости поверхностей и в том числе указать размерность числового значения шерохо­ватости;

Такое обозначение шероховатости предъявляет следующее требование к поверхности: поверхность должна быть образована удалением слоя материала, при этом шероховатость поверхности по Ra не должна превышать соответственно 12,5 и 3,2 (мкм).

Размерность задается в микрометрах.

4. Указать - предпочтительные или нет числовые значения шероховатости поверхностей;

Соответственно ГОСТ 2789-73 параметры шероховатости 12,5 и 3,2 являются предпочтительными.

5. Указать метод обработки для получения шероховатости.

Для получения параметра шероховатости 12,5 выбираем фрезерование, а для параметра 3,2 выбираем – зубодолбление.

Часть 4. РАСЧЕТ ПОСАДОК ПОДШИПНИКОВ КАЧЕНИЯ

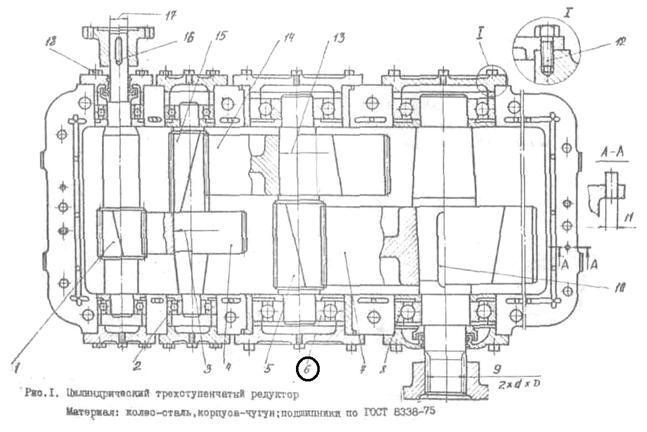

Исходные данные:

1) Установить вид нагружения каждого кольца подшипника;

По чертежу наружное кольцо воспринимает радиальную нагрузку, постоянную по направлению и ограниченную участком окружности дорожки качения и передает ее соответствующему ограниченному участку посадочной поверхности корпуса, следовательно характер нагружения – местный.

Внутреннее кольцо воспринимает радиальную нагрузку последовательно всей окружностью дорожки качения и передает ее последовательно всей посадочной поверхности вала, следовательно характер нагружения – циркуляционный.

2) Для кольца, имеющего циркуляционное нагружение, рассчитать интенсивность радиальной нагрузки по учебнику [1, с.237-239] или по справочнику [3, с.283];

По табл.4.92 [3, с.287] или по табл. 9.3 и 9.4 [1, с.238] установить поле допуска для вала или корпуса;

Интенсивность нагрузки подсчитывают по формуле
