где Ff — радиальная нагрузка на опору; k1, k2, k3 — коэффициенты; b — рабочая ширина посадочного места; b = В — 2 r (В — ширина подшипника; r — координата монтажной фаски внутреннего или наружного кольца подшипника).

Динамический коэффициент посадки k1 зависит от характера нагрузки: при перегрузке до 150 %, умеренных толчках и вибрации K1 = 1; при перегрузке до 300 %, сильных ударах и вибрации k1 = 1,8.

Коэффициент k2 учитывает степень ослабления по­садочного натяга при полом вале или тонко­стенном корпусе: при сплошном вале k2 = 1.

Ко­эффициент k3 учитывает не­равномерность распределе­ния радиальной нагрузки Ff между рядами роликов в двухрядных конических роликоподшипниках или между сдвоенными шарикоподшипниками при на­личии осевой нагрузки Ff на опору.

В нашем случае k1 = k2 = k3 = 1

По ГОСТ 8338-75 определяем для нашего подшипника 90 х 160:

В = 30мм; r = 1.5мм

Рассчитываем интенсивность нагрузки:

По табл. 9.3 из справочника [1, с.238] устанавливаем поле допуска для вала: Æ90js6(±0.011)

3) Для кольца, имеющего местное нагружение, поле допуска присоедини­тельной поверхности (вал или корпус) выбрать по табл. 4.89 справочника [3, с.28б] или табл. 9.6 [1, c.239];

По табл. 9.6 из справочника [1, c.239] устанавливаем поле допуска для корпуса: Æ160H7(+0.025)

4) В случае колебательного нагружения кольца подшипника поле допус­ка присоединительной поверхности (вал или корпус) устанавливает­ся также по табл. 4.95 справочника [3, с.289-290];

–

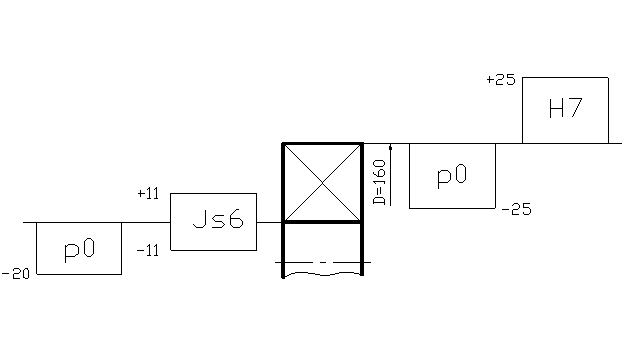

5) Построить схему расположения полей допусков колец подшипника и присоединительных поверхностей вала и корпуса. Числовые значения предельных отклонений посадочных размеров колец под­шипников берутся из таблиц справочника [3, c.273-281] или из других справочников по подшипникам качения;

Предельные отклонения:

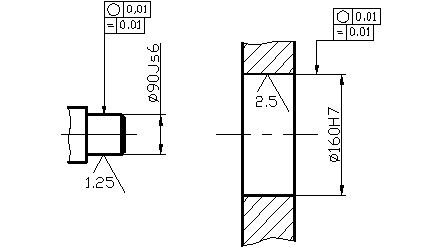

6) Выполнить эскизы посадочных мест вала и корпуса. Шероховатость поверхности вала и корпуса и допуски формы и расположения по­верхности берутся из справочника [3, с.288-296] или из другой справочкой литературы по подшипникам качения.

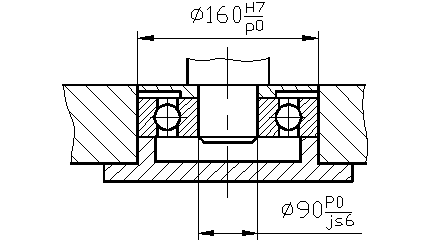

Эскизы посадочных мест
