1.7. ВОЗМОЖНОСТИ ВЫКЛЮЧАТЕЛЯ

Выключатель выполняет следующие операции и циклы операций:

• Отключение (О)

• Включение (В)

• Включение-отключение (ВО)

• Отключение-включение (ОВ)

(при любой бестоковой паузе (1бт) между операциями, начиная с мин. значения)

• Коммутационный цикл 1 (О - 1бт - ВО - 180с - ВО)

• Коммутационный цикл 1а (О – 1бт - ВО - 20с - ВО)

• Коммутационный цикл 2 (О-180с- ВО – 180с- ВО)

Допускаемое для каждого полюса выключателя без осмотра и ремонта дугогасительных устройств, контактов и замены элегаза число операций отключения (ресурс по коммутационной стойкости) составляет не менее одной из величин:

• при токах в диапазоне свыше 60 до 100% ном. тока отключения - 33 операции;

• при токах в диапазоне от 30 до 60% номинального тока отключения - 70 операций;

• при номинальном токе нагрузки - 2000 операций (в том числе операций отключения емкостных токов до 600 А одиночных конденсаторных ба­тарей).

Допустимое дополнительное число операций включения составляет 50% от указанных числа операций отключения (при номинальном токе нагрузки - 100%).

Выключатель имеет следующие показатели надежности и долговечности:

• ресурс по механической стойкости до капитального ремонта - 5000 циклов "включение - произвольная пауза - отключение";

• срок службы до капитального ремонта - 15 лет с момента выпуска выключа­теля заводом-изготовителем (если до этого срока не исчерпаны ресурс по механической стойкости или ресурс по коммутационной стойкости);

• срок службы до списания - 25 лет. Ток нагрузки выключателя при температурах окружающего воздуха в тече­ние суток, не превышающих 20°С, 0°С, и минус 20°С, может быть увеличен соответст­венно на 10, 20 и 30%.

1.8. УСТРОЙСТВО

Выключатели серии ВГБ-35 относятся к электрическим коммутационным аппаратам высокого напряжения, в которых гасящей средой является элегаз.

Общий вид выключателя ВГБ-35 приведен на рис. 1.8.1. Выключатель состо­ит из трех полюсов, размещенных в одном баке 3, и управляется электромагнитным приводом 7 постоянного или переменного тока. Имеется вариант установки выключателя на удлиненной свае с установкой привода на удлиненной дистанционной трубе (на 500 мм по сравнению с базовым вари­антом) и дополнительным креплением привода к свае. Включение выключателя происходит за счет энергии включающего элек­тромагнита привода 7, отключение - за счет отключающих пружин выключателя, взве­дение которых происходит в процессе включения. Бак 3, вмещающий в себя трехполюсное контактно-механическое устройство (КМУ), укомплектован шестью вводами 1 со встроенными трансформа­торами тока 2 типа ТВЭ-35, клапаном 9, подогревательным устройством 6, сигнализа­тором давления 8 и клеммной коробкой 5.

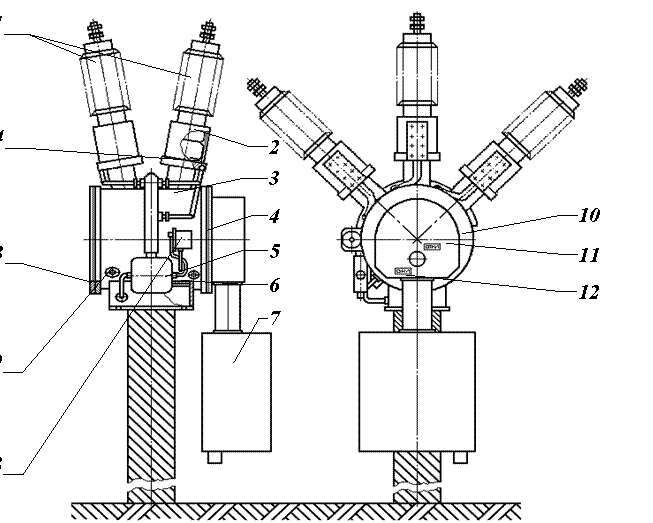

Общий вид выключателя ВГБ-35

Рис. 1.8.1

1-ввод; 2-трасформатор тока; 3-бак; 4-фланец; 5-клемная коробка; 6-уст­ройст­во подогревательное; 7-шкаф с приводом; 8-сигнализатор давления; 9-клапан; 10-крышка; 11-механизм; 12,13,14-кольца уплотнительные.

Бак 3 заполняется на заводе-изготовителе элегазом, соответствующим ТУ 6-02-1249. Давление заполнения, приведенное к 20°С, указано в технических данных. Внутри, на дне бака, закреплен тканевый мешок с адсорбентом, который по­глощает как возможную влагу, так и газообразные продукты разложения, образую­щиеся при горении дуги.
