Кинематический анализ и расчет станка 1П 365
Страница 1

СОДЕРЖАНИЕ

Введение.……………………………………………………………….6

1. Расчёт метчика……………………………………………………….7

2. Расчёт фасонного призматического резца……………………… .10

3. Кинематический анализ металлорежущего станка…… …… 13

1. Вычерчивание кинематической схемы станка…………………………13

2. Общая характеристика станка……………………………………………………………13

3. Составление кинематического уравнения…………………………………14

4. Построение графика частот оборотов…………………………………………14

5. Анализ картины частот оборотов……………………………………………………15

6. Построение лучевой диаграммы скоростей………………………………17

7. Изучение кинематики механизмов подач……………………………………18

8. Описание вспомогательных движений и механизмов………20

Заключение…………………………………………………………….21

Список использованных источников……………………………….22

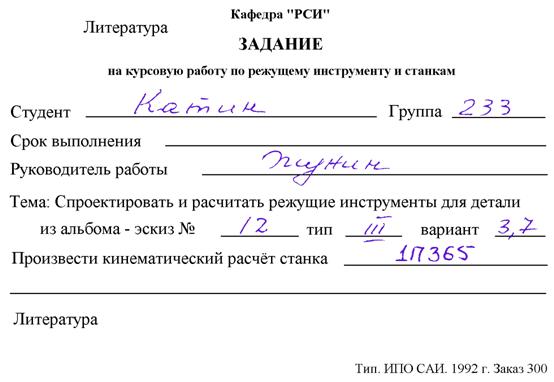

ЗАДАНИЕ НА КУРСОВУЮ РАБОТУ

В данной работе требуется произвести расчет металлорежущего станка 1П 365, вычертить график частот оборотов и лучевую диаграмму, а также рассчитать инструменты, необходимые для обработки детали, представленной в задании и выполнить рабочие чертежи этих инструментов на листах формата А4 или А3.

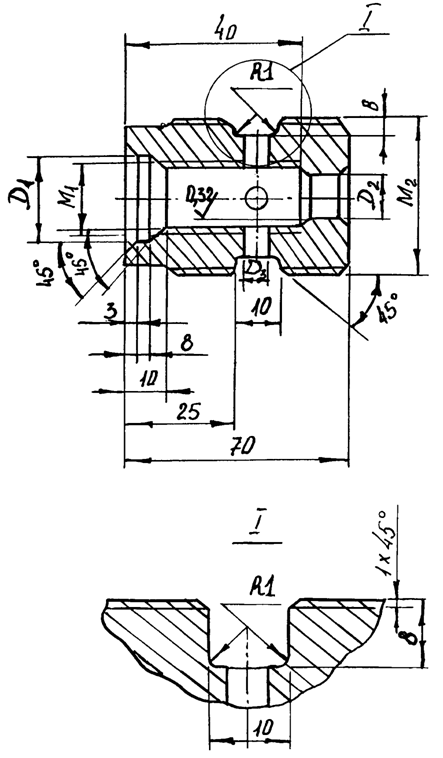

Втулка резьбовая

ВВЕДЕНИЕ

Данная работа выполняется с целью приобретения практических навыков по следующим категориям: назначению режимов резания, выбору режущих материалов, подбору и конструированию высокопроизводительных инструментов, освоение методики анализа кинематики металлорежущих станков и способов их настройки, приобретение опыта по работе с техникой и литературой.

Работа выполнена по этапам:

- произведение подбора основных элементов режущих инструментов,

- выполняются эскизы инструментов и их рабочие чертежи,

- по нормативам назначаются режимы обработки,

- проводится кинематический анализ станка,

- оформляется пояснительная записка.

РАСЧЁТ МЕТЧИКА

М27 – 8g

1. d2 – диаметр заборной части на переднем торце метчика, он делается меньше внутреннего диаметра резьбы. Для метчиков диаметром 20 – 39 мм на 0.2 – 0.25 мм (по справочнику).

dнар. = 27 мм; dcр. = 25.051мм; dвн. = 23.752мм

d2 = 26.8мм

2.

Длину l1 (Рис. 1) заборной части рекомендуется выбирать в зависимости от толщины срезаемой стружки по формуле:

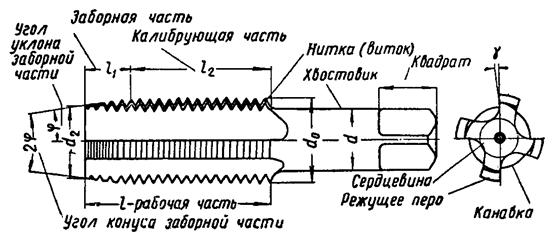

Основные элементы метчика.

Рисунок 1.

где t2 – высота резьбы, z – число перьев метчика,
