т.е. несколько выходит за пределы допустимого.

Итак, коробка скоростей станка 1П 365 имеет сложенную структуру, состоящую из шестиступенчатой основной множотельной структуры и одинарного перебора. Передаточные отношения всех зубчатых пар находятся в пределах рекомендуемого интервала, за исключением пары 20/86.

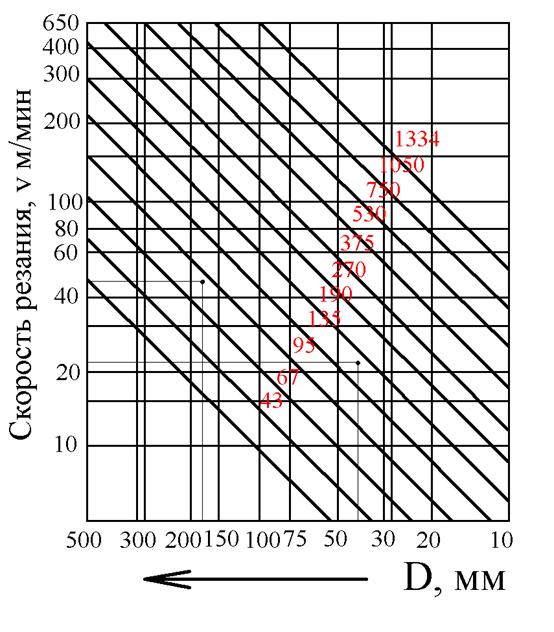

6. Лучевая диаграмма скоростей.

Лучевая диаграмма скоростей представляет собой графическую зависимость скорости резания от диаметра заготовки или диаметра инструмента и частоты оборотов для всех частот станка.

Аналитическая зависимость выражается уравнением:

где v – скорость резания; м/мин

D – диаметр заготовки или инструмента; мм

n – частота вращения шпинделя; об/мин

Лучевая диаграмма скоростей служит для быстрого определения n по заданным v и D.

Строим диаграмму в координатных осях с логарифмическими шкалами.

Рисунок 5.

7. Кинематика механизмов подач.

Уравнение продольной подачи бокового суппорта имеет следующий вид:

Структурную формулу для коробки подач можно записать:
