Далее следует записать аналогичные уравнения для продольной подачи револьверного суппорта Sпр.р.с., поперечной подачи бокового суппорта Sпоп.б.с. и ускоренных перемещений суппортов.

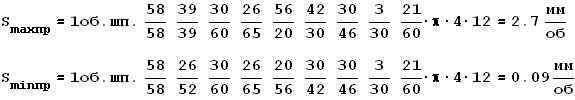

Для одной из цепей подач определяются Smax и Smin, диапазон регулирования подачи:

число ступеней подач Zs и знаменатель геометрического ряда подач:

Т.к. в паспорте станка число подач суппортов равно 11, то вместо Zs = Z3 = 18 принимаем Zs = 11 (7 пар передаточных отношений совпадают).

Тогда:

Определяем теоретический ряд подач:

8. Вспомогательные движения и механизмы.

Для станка 1П 365 ускоренная подача суппортов осуществляется от электродвигателя мощностью 1 кВт по следующемукинематическому уравнению:

ЗАКЛЮЧЕНИЕ

В данной работе был произведен кинематический анализ токарно-револьверного станка 1П 365 и построен график частот оборотов шпинделя и лучевая диаграмма. Так же был произведен расчет инструментов: метчика и фасонного призматического резца, и вычерчены их рабочие чертежи.

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

1. Методическое пособие “Обработка конструкционных материалов, режущие инструменты и станки”. К., КУАИ, 1987.

2. “Общемашиностроительные нормативы режимов резания для технического норматирования работ на металлорежущих станках”, Часть 1. М., Машиностроение, 1974.

3. Петруха П.Г.“Резание конструкционных материалов, режущие инструменты и станки”. М., Машиностроение, 1974.

4. Аршинов В.А., Алексеев Г.А.“Резание металлов и режущий инструмент”. М., Машиностроение, 1976.
