· Предпочтительное управляющее воздействие Gгр.

Материальный баланс по жидкой фазе в кипятильнике

(для конденсата греющего пара).

· Уравнение динамики:

, (14),

· Уравнение статики при :

(15).

· На основании (14) и (15) можно считать:

. (16).

· Предпочтительное управляющее воздействие является отбор конденсата Gк.

Материальный баланс по паровой фазе

для технологического потока в испарителе.

· Уравнение динамики:

(17),

где

Мп - мольная масса паровой фазы технологического потока, кг/моль;

Рп - давление паровой фазы технологического

потока, Па;

qп - температура паровой фазы технологического

потока, К,

Vп - объем паровой фазы технологического

потока, м3 .

· Уравнение статики при :

(18).

· На основании (17) и (18)можно считать:

(19),

Предпочтительное управляющее воздействие Gп.

Материальный баланс по паровой фазе для кипятильника.

Уравнение динамики:

(20),

где Мгр - мольная масса паровой фазы греющего пара,

кг/моль;

Ргр - давление паровой фазы греющего пара, Па;

qгр - температура паровой фазы греющего пара, К,

Vгр - объем паровой фазы греющего пара, м3 .

· Уравнение статики при :

(21).

На основании (20) и (21) можно считать:

(22).

Предпочтительное управляющее Gгр .

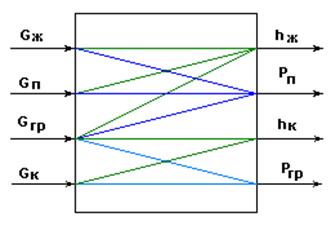

Информационная схема испарителя

на основе материального баланса.

Рис.2.

· Возможные управляющие воздействия:

.

· Возможные управляемые переменные:

.

Информационная схема испарителя

для типового решения автоматизации.

Рис.3.

· В типовом решении автоматизации испарителей объект рассматривают как односвязный для основных каналов управления рис.3.

· Однако, на основании схемы рис.3. объект можно рассматривать как многосвязный.

· Многосвязность объекта с позиций физики процесса можно объяснить следующим образом:

G При ; т.к. при

G При ; т.к. при

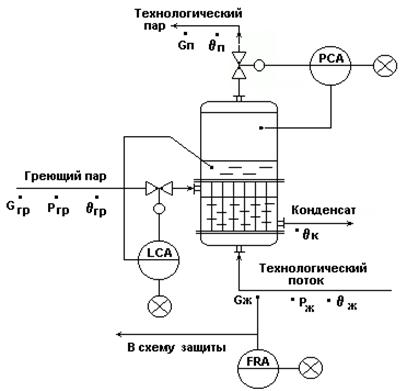

Типовая схема автоматизации испарителей.

Рис.4.

Типовое решение автоматизации испарителей.

1. Регулирование.

· Регулирование уровня hж по подаче греющего пара Gгр - как показателя эффективности процесса нагревания в испарителе.

· Регулирование давления Рп по отбору паровой фазы из испарителя - для обеспечения материального баланса по паровой фазе и стабилизации rж=f(Pп).

2. Контроль.
